●概述
CPS即“控制与保护开关电器”是低压电器中的新型产品,是我国九十年代最新研发的填补国内空白的第一代大类产品,作为新的大类产品,其产品类别代号为“CPS”,是英文“Control and Protective Switching Device”的缩写,其符合的标准为IEC60947-6-2(1997)《低压开关设备和控制设备第6部分:多功能电器第2节:控制与保护开关电器》(1992年8月第一版)和GB14048.9-1998《低压开关设备和控制设备多功能电器(设备)第2部分:控制与保护开关电器(设备)》(等同采用IEC60947-6-2)。
IEC标准和国家标准规定的代号及电气符号如图所示。

CPS系列控制与保护开关电器的主要特征是在单一结构形式的产品上实现集成化的、内部协调配合的控制与保护功能,能够替代断路器(熔断器)、接触器、过载(或过流、断相)保护继电器、起动器、隔离器、电机综合保护器等多种传统的分离元器件。CPS具有远距离自动控制与就地人力控制兼有的方式进行控制操作的功能,具有协调配合的时间-电流保护特性,具有控制与保护自配合、短路后连续运行,具有分断能力高,飞弧距离小、寿命长、具有保护整定电流均可调的特性,操作方便、配套附件模块多样齐全等优点,可以实现对电动机负载、配电负载的控制和保护。

CPS系列控制与保护开关电器的出现从根本上解决了传统的采用分立元器件(通常是断路器或熔断器+接触器+过载继电器)由于选择不合理而引起的控制和保护配合不合理的种种问题,特别是克服了由于采用不同考核标准的电器产品之间组合在一起时,保护特性与控制特性配合不协调的现象,极大地提高了控制与保护系统的运行可靠性和连续运行性能。

CPS系列控制与保护开关电器第一代产品体积比较大,保护采用的双金属片技术。第二代产品的尽管解决了体积大的问题。但保护技术没有什么大的突破。随着微电子技术在低压电器行业的应用日益扩大和加深,宗意CPS系列控制与保护开关电器,以最新的微电子技术为基础,在KBO系列产品的基础上,客服KBO系列产品的缺点,汇集了低压电器分立元件的优点,功能齐全,性能可靠,为低压配电和控制系统的简化及优化提供了一种基础元件。

CPS系列控制与保护开关电器是KBO的改进型产品。

● 功能与用途
CPS采用模块化的单一产品结构型式,集成了传统的断路器(熔断器)、接触器、过载(或过流、断相)保护继电器、起动器、隔离器、电机综合保护器等低压电器产品的主要功能,具有远距离自动控制和就地直接人力控制功能,具有面板指示及机电信号报警功能,具有过压欠压保护功能,具有断相缺相保护功能,具有欠流欠功率功能,具有协调配合的时间-电流保护特性(具有过载反时限、定时限、短路瞬时、特大短路瞬时四段保护特性)。根据需要选配功能模块或附件,即可实现对各类电动机负载、配电负载的控制与保护。

CPS主要用于交流50Hz(60Hz)、额定电压至690V、主体额定电流自6.3A至125A、智能控制器可调工作电流自0.16A至125A、控制电机功率自0.05KW至55KW的电力系统中接通、承载和分断正常条件(包括规定的过载条件)下的电流,且能够接通、承载并分断规定的非正常条件(如短路)下的电流

●型号及意义
○基本型的完整构成及型号应包括:主体型号+主题脱扣器额定电流及分断能力等级、智能脱扣器、产品功能、控制电源。

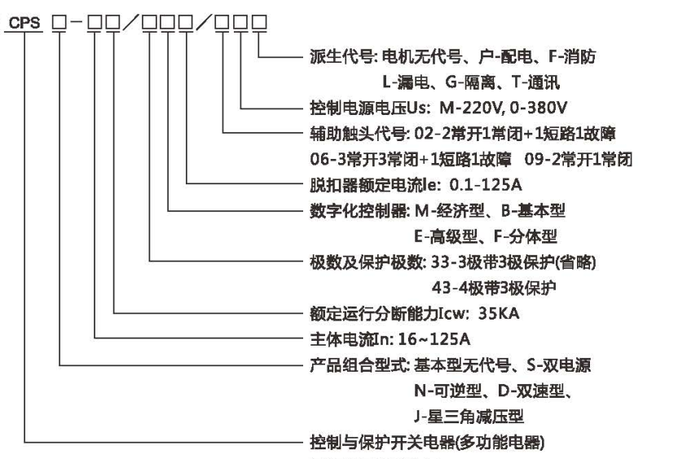

○产品型号各部分的含义如下

●主要参数说明
○两个外形安装尺寸:125型(D框架)和45型(C框架)
○主电路极数分为:三极、四极
CPS控制与保护开关电器的基本配置:主体+智能控制器+辅助触头组
○主体由主电路基本模块即:触头系统模块、短路脱扣器、电磁系统模块以及操作机构系统模块构成
○短路分断能力等级:经济型(C)为35KA,标准型(Y)50KA,高分断型(H)80KA。
○预期短路电流下的分断时间为2~3ms,限流系数0.2以下
○辅助触头组由短路报警触头、过载报警触头以及一组2常开1常闭辅助触头构成,02为2常开1常闭+1短路1过载、06为4常开2常闭+1短路1过载,也可根据用户要求组合,但最多不能超过11对触头数。
○智能控制器额定电流Ie:0.4/1/2.5/4/6.3/12/16/18/25/32/40/45/50/63/80/100/125A
○主体额定电流In:12/16/18/32/45/93/100/125A
○极数:用二位数字表示(前一位数字表示产品极数、后一位数字表示保护极数),如33表示3极带3极保护、30表示3极不带保护
○控制电源电压:M:AC220V、Q:AC380V

●产品型式
基本型产品CPS的配置:主体、智能脱扣器、辅助触头组。
基本型产品CPS的电气原理图见后面的基本电气控制图。
可逆型控制与保护开关电器CPSN:以CPS基本型作为主开关,与机械联锁和电气联锁等附件组合,构成可逆性控制与保护开关电器,适用于电动机的可逆或双向控制与保护。
双电源自动转换开关电器CPSS:额定电流125A及以下产品以CPS基本型作为主开关与机械联锁、电气联锁等附件组合,构成CB级或PC级的双电源自动转换开关电器ATSE;额定电流125A以上的ATSE为PC级。
减压起动器CPSJ、CPSJ2、CPSZ、CPSR:以CPS基本型为主开关,与适当接触器、时间继电器、机械联锁和电气联锁构成Y-△减压起动器CPS(KBO)J、自耦减压起动器CPS(KBO)Z、电阻减压起动器CPSR,实现电动机的减压起动和多种保护。
双速控制器CPSD:以CPS基本型作为主开关,与适当的接触器、电气联锁等附件组合,构成双速控制器、适用于双速电动机的控制与保护。
三速控制器CPSD3:以CPS基本型作为主开关,与适当的接触器、电气联锁等附件组合,构成三速控制器,适用于三速电动机的控制与保护。
保护控制箱ZYXBK1:以CPS作为主开关、安装在标准的保护箱内组成动力终端箱,适用于户外以及远程单独负载的控制与保护。
增选功能型式:消防型(F型)、隔离型(G型)、漏电型(L型)、通讯型(T型)、配电型(P型)。

●适用领域
CPS系列产品具有控制与保护功能集成化,结构模块化、小型化,对环境污染的防护等级高,分断短路电流能力高,飞弧距离短、寿命长、保护功能齐全连续运行性能和可靠性高、安装使用及维修操作方便等一系列优点,在工业设施基础设施、消防系统以及商业和民用设施中得到广泛的应用:
○冶金、煤矿、钢铁、石化、港口、船舶、铁路等领域的配电和电动机保护与控制系统
○电动机控制中心(MMC)及配电中心
○电力站及变电站
○港口和铁路系统(如航空港、铁路公路客运中心等)
○高速公路照明、通风系统
○军队驻地控制保护系统(如边防哨所、雷达机站等)
○各种场合的消防泵、风机等
○现代化的建筑照明、电源转换、泵、风机、空调、消防、照明等
○远程控制照明系统

●分类
○按保护对象分为:电动机保护、配电保护
○按操作频率分为:频繁操作、不频繁操作
○按接线方式分为:板前、板后、插入式
○按工作原理分为:数码管式控制器、液晶式控制器

●主要特点
○与分立电器构成的系统相比(见下表)
A、具有控制与保护自配合的特性
CPS系列控制与保护开关电器集控制与保护功能与一体,相当与断路器(熔断器)+接触器+热继电器+辅助电器。很好的解决了分立元件不能或很难解决的元件之间的保护与控制特性匹配问题,使保护与控制特性配合更完善合理(具有反时限、定时限和瞬时三段保护特性),只要根据负载功率或电流即可正确选择单一产品,代替以往的包括自电源进线至负载端的各种电器,不需降容,大大减轻了设计人员的工作量。
B、具有无可比拟的运行可靠性和系统的连续运行性能
CPS(KBO)在分断短路电流后无需维护即可投入使用,即具有分断短路故障后的连续运行性能:CPS在进行了分断短路电流试验后,仍具有6000次以上的AC-44电寿命,这是由断路器等分立器件构成的系统所难以达到的,CPS的这一特性极大地提高了系统的运行可靠性和系统的连续运行性,其中的运行短路分断能力Ics为80kA指标属同类产品的国际领先、国内最高指标
C、节材节能
CPS具有体积小、安装面积少、接点少、线路功耗小、节约能源、节约材料等优点

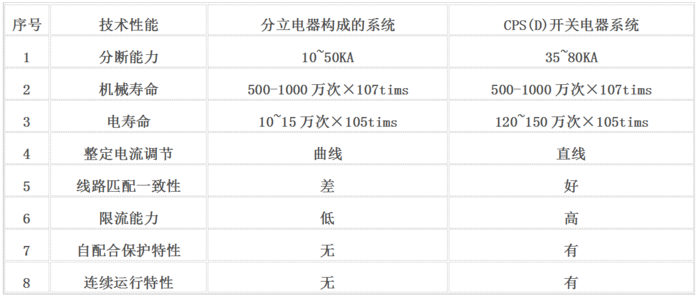

○技术性能比较表


●主要特点

○与塑壳断路器相比具有分断能力高、飞弧距离小的特性
CPS在380V额定运行短路分断能力Ics(o-co-co)达到高分断型为80kA、标准型为50A、经济型为35kA,在50kA预期短路电流下的分断时间仅为2~3ms,限流系数达到0.2以下,达到塑壳断路器的领先水平,接近熔断器的限流水平,大大限制了短路电流对系统的动、热冲击,飞弧距离小于30mm
○与塑壳断路器构成的保护系统相比,具有保护整定电流均可调整的特性
CPS过载保护电流可根据负载功率在面板上进行调整。客服了塑壳断路器的短路保护整定电流出厂后用户无法调整的缺点,使得CPS产品即使安装在线路末端,短路电流较小时,同样具有很好的短路保护功能
○与接触器性能相比具有寿命长、操作方便的特性
CPS的机械寿命达500~1000次数,电寿命AC-43为120~150万次,既可就地手动操作,又可远距离实现自动控制功能

●节能
传统产品在起动时采用全压全电流供电于电磁线圈,消耗的功率很大;且接通后维持电磁线圈都是全电压,消耗的功率不低于22瓦。本产品在通电起动结束后,改用小电压小电流维持电磁线圈的吸合,所消耗的功率不高于2瓦,节能达到90%以上

●其它特点
○配套附件齐全
辅助触头与信号报警触头、门或抽屉的面板操作机构、控制电路转换模块等,在单一产品上可构成完整的控制与保护单元,实际协调配合的控制与保护功能
○安装角度灵活
横装、垂直安装、水平安装均不影响使用性能。可广泛应用于紧凑型成套装置中,包括固定式或抽屉式的MCC柜中,具有分立元器件不可比拟的优越性
○安全可靠、防护等级高
板前、板后、插入式的接线端均具有防触指功能,可配备防护等级直至IP65的高防护等级外壳,特别适用于民用建筑的潮湿场所、地下室、水泵房、煤矿、港口、船舶、石化等领域,是替代目前的电磁起动器、保护式和组合式起动器的理想产品

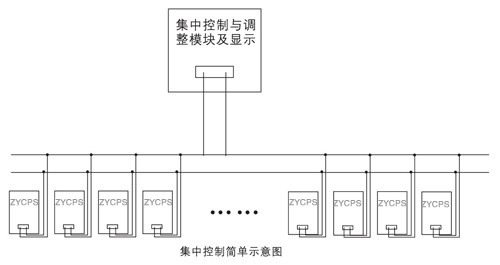

●集中控制
传统产品只能柜内一对一显示与控制,本产品可以通过软件协议和485通讯接口,将多台产品通过总线连接至总控制台来显示、控制,所有参数均可以通过总控制台设置,总控制台又可以通过协议和电脑相联,实现“四遥”功能,特别适合于MMC电机控制中心。
