普通人如何通过阅读书籍了解家庭电路的安装知识

来源:知乎作者:陈章鱼
作为一个前电气工程师,今天的全职读书人,我觉得这个题就是为我准备的。
工作后为了努力上进,几乎能找到的相关书籍都找来看。写给普通人的家居电路知识,这样的书真的很少,确实是个遗憾。
因为市面上关于建筑电气的书籍,往往主要针对的是施工、设计的专业人员,这些书籍给普通朋友看,第一是有很多信息其实是大家不需要了解的,第二是用的术语、图示、理论都比较专业,大家读起来肯定会比较困难。
另一类科普的书籍,本身就比较少,可能会放在一本装修书籍的中间,作为很小的一节,或者一本关于装修的书里,很可能一点电的内容都不提。
这也是客观情况,即使在设计院,电气专业也是敬陪末座,存在感少很多。
更何况还有很多装修科普的书籍,作者根本没有太多的电气方面的知识。
所以,确实没有专门一本书,能够讲透家里边到底用电有哪些注意,装修时关于电要如何设置。
这里给大家推荐一本书,设计人员经常使用,但是写得并不艰深,更重要的是,有很多图示,这样大家也能看懂。
这本书叫做国家建筑标准图集12DX603《住宅小区建筑电气设计与施工》

首先解释一下什么叫标准图集。
国有国法,家有家规,设计也有设计的要求,政府主管部门颁布的一条一条的要求,就叫做规范。
图集可以简单理解为是以图的形式颁布的规范。
图集大致有以下四种作用:
第一种是作为规范的补充、说明和图纸示例,这样的图集往往就叫《XXXX规范图示》。
第二种是作为标准图,在设计时可以直接引用,有助于标准化和提高效率。
第三种是对施工进行指导,提供标准的做法;
第四种虽名为图集,实则更像是教材或参考书,对电气工程师进行指导。
那本《住宅小区建筑电气设计与施工》,就兼具了这些功能。
国家建筑标准图集,证明这本图集是全国通用的(因为还会有某某省图集),只要是中国地,就要遵守。
12DX603,后边这些是编号,大家不用关心,12 代表图集是 12 年更新的,也许再过几年,比如说2020年又更新了一版,那应该就叫20DX03,大家到时候注意一下,记得找新的,总得来说,新图集要优于旧图集。
其实这本图集里,也有很多是大家不需要关心,不需要了解的,什么小区的变电站放在哪,地下车库的刷卡系统怎么搞,这都不是我们需要操心的。
但是有大概三分之一的图,至关重要,涉及到家中用电的安全。

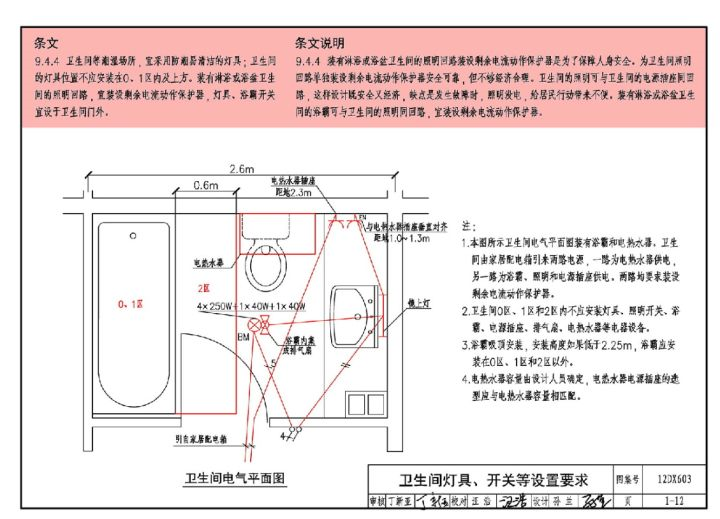

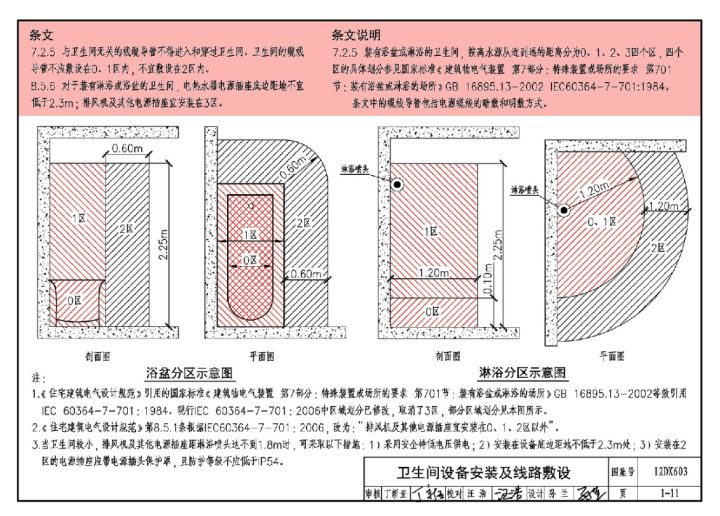

比如这两张,就是关于家中用电安全最应该被重视的区域——浴室。
把浴室单拿出来说,第一是因为浴室中会用到热水器、浴霸、暖风机、吹风机等功率比较大的电器,第二是因为在潮湿环境中,人体内的电阻会降低,如果不幸接触到同样的电压,在潮湿环境中更容易发生危险。
所以浴室的用电安全格外重要。

乍一看,也容易有点犯晕,0区、1区、2区这都是什么鬼…
简单来说,就是根据与淋浴喷头或是浴缸的距离来分区,灯、开关、排风扇、插座、浴霸,总之,一切与电有关的东西,距离浴缸至少要 0.6m。
不仅有水平距离的限制,还有高度的要求,你能发现两个高度,要么是2.25m,要么是2.3m。
为什么要这么要求?因为这是大多数人站立伸直手臂能摸到的最高值,那么灯具和插座高于这个高度,我们就不会误碰到,也就减少了触电的可能。
这个至关重要,涉及到今后的安全。有些施工队不管不顾,或者没有概念,灯具插座随便放,这时你就应该拿出这张图,理直气壮告诉他,给我挪。

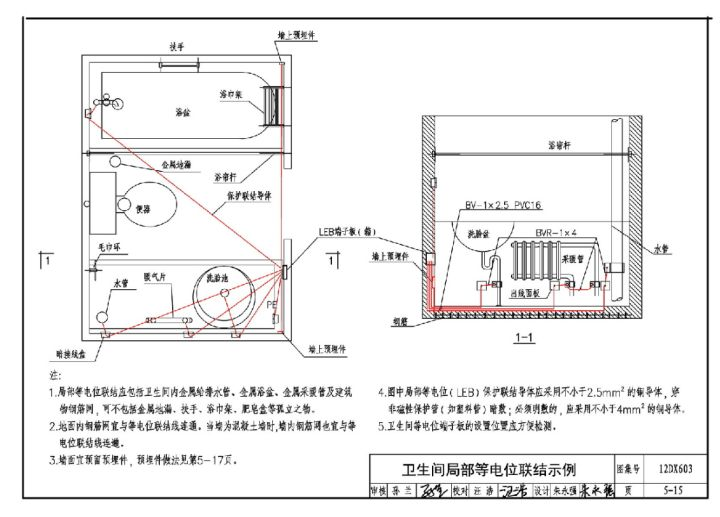

这两张图,是关于卫生间的等电位联结。
什么是等电位联结呢?之前写过一个答案详细介绍:


接触到高电压,并非就一定会发生触电事故,只有人体的不同部位电压不同时,才会有电流通过人体,才有可能发生危险。这也就是为什么,高压线上的小鸟和法拉第笼里的人,都能安然无恙。通过接地和等电位,可以保证即使触摸到带电的金属外壳,人体的不同部位之间不会有电压差,也就避免了触电事故。
所以用最简单的话来说,浴室的等电位联结就是把浴室当中所有可能带点的金属部件,都接地。这样,即使它们带电,因为被引入大地,我们就不会发生触电危险。
但是很多装修的朋友,是没有这样的概念的,这就相当于给自己少了一道防线,下次装修你就应该拿出这两张图,理直气壮告诉装修队,给我接。

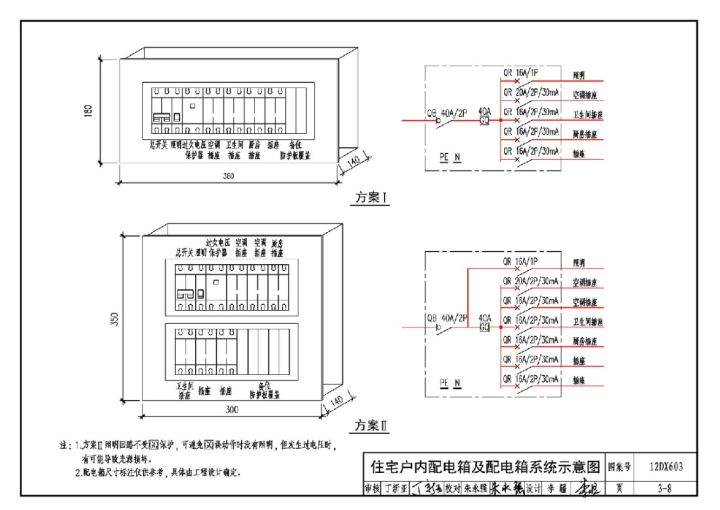

这张图,是关于配电箱的。很多朋友对于配电箱可能都没有概念,就知道是放在家里门口,还特别丑,最好找张画给它盖上。等到装修,人家一问,你家里要走几路电啊?就一问三不知了。
这张图就是一个很好的示意,家里一般至少要有五个回路:照明、插座、空调,卫生间和厨房都单独设置。这样的设置既是为了方便,也是为了安全。
空调、厨房电器、浴霸等功率比较大,如果和普通插座连在一路,就有可能造成过载。

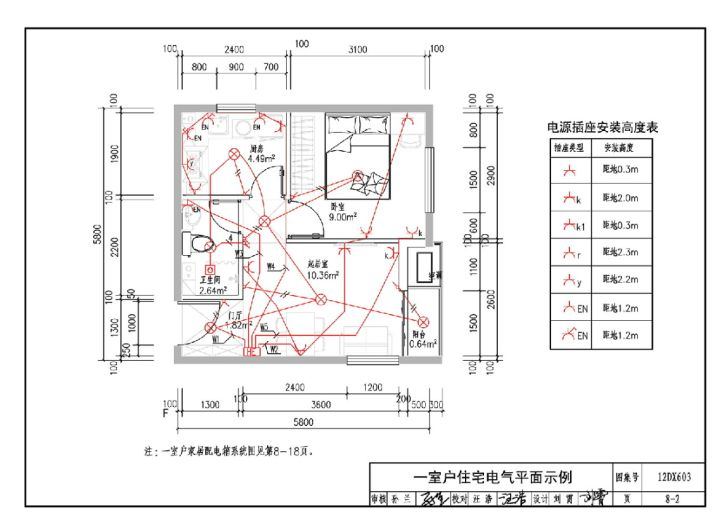

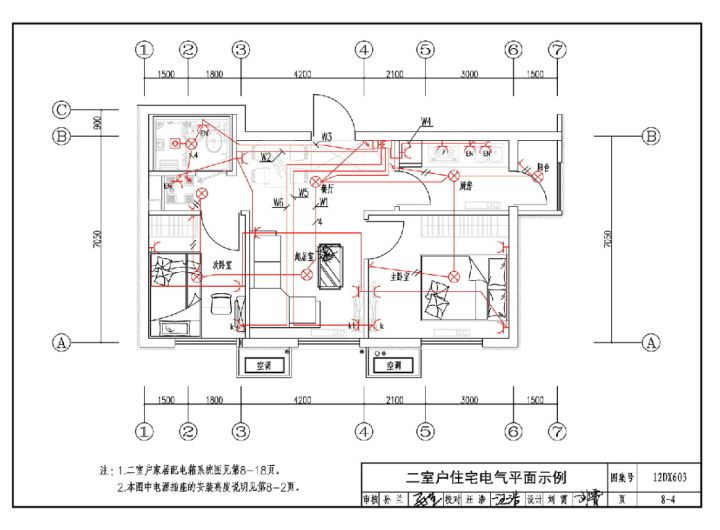

这几张,就是一些实例,根据房屋的面积大小,告诉大家至少要设置多少插座。其实图集里不止一室、二室户,一百多平的也有,上下三层带地下室的别墅也有,可是那个面积刺激到我的内心了,我就不贴出来了。
这样的图,就可以让大家有一个基本的概念,家里到底要设置多少插座,放在哪里。这个设置应该是一个基本款,大家完全可以根据自己的需要在多设置,但是如果少图中的数量,平时生活里可能就不太方便了。
这一本图集就把家中关于电的内容说全了么?老实说,也没有。
但是建议大家都可以去看一看这本图集,这样,在装修时,家中一些关于电的关键问题,你就能做到心里有数。
